Как заменить подшипники в стиральной машине "Indesit"



Если у Вас не Indesit, Вы можете Скачать справочник по ремонту других стиральных машин



Довольно таки часто встречается неисправность стиральных машин Indesit связанная с износом подшипников, установленных на оси барабана

Подшипники оси барабана в таких машинах размещены в подшипниковом узле. Даже если вышел из строя один из подшипников (всего их два) в этом узле может проявляться как повышенный шум при вращении барабана (стуки). Особенно это хорошо слышно в режиме отжима при полной загрузке барабана стиральной машины бельем. Износ подшипников влечёт за собой износ сальников, что может вызвать утечку воды через подшипниковый узел. Хотя чаще всего бывает наоборот, именно износ сальников или отсутствие смазки на сальниках вызывает попадание воды в подшипниковый узел и быструю коррозию и износ подшипников. В самых крайних случаях (Если вовремя не поменять подшипники) барабан может протереть дырки в баке, тогда ремонт становится практически бессмысленным.

Замена этих элементов требует времени и определенных навыков. Надо отметить, что при стоимости ремкомплекта (подшипники, сальник и др.) в несколько сотен рублей, цена подобного ремонта в сервисном центре может доходить до 3500—4000 рублей, хотя ничего сложного в этой процедуре нет.

Рассмотрим по порядку, как заменить подшипники оси барабана стиральной машины "Indesit".
 Конструкция этих стиральных машин выполнена так, что замена указанных подшипников не требует предварительного демонтажа большого количества деталей машины.

При замене подшипников оси барабана выполняют следующее:

    * снимают верхнюю и заднюю крышки стиральной машины;

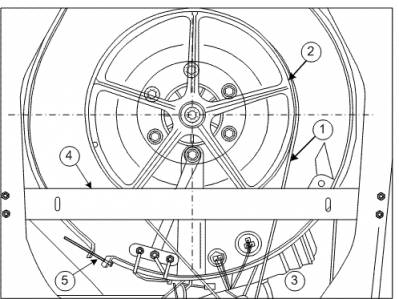

    * снимают ремень 1 со шкивов барабана 2 и приводного электромотора (рис. 1);

Рис. 1

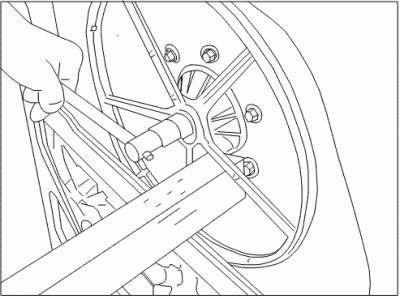

    * блокируют шкив барабана с помощью деревянного бруска и отвинчивают его фиксирующий винт (рис. 2);

Рис. 2

    * снимают шкив с оси барабана (можно снять с помощью автомобильного съемника). Осторожно! Шкив - деталь достаточно хрупкая и ее легко сломать;
    * отвинчивают четыре винта и снимают распорную планку 4 (рис. 1);

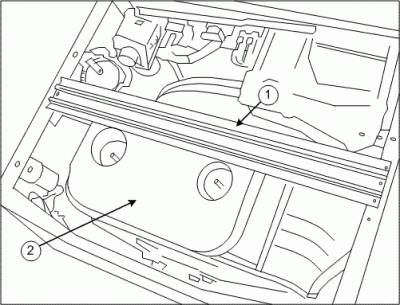

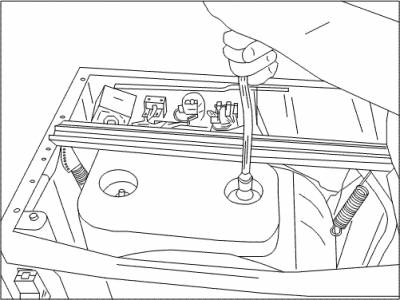

    * отвинчивают четыре винта крепления планки 1 (рис. 3), сдвигают (вместе с пружинами) и фиксируют планку ближе к передней панели Стиральной машины;
    * отвинчивают два винта крепления противовеса 2 и снимают его (рис. 3).

Рис. 3

Это нужно для того, чтобы можно было снять хомут и крышку бака;

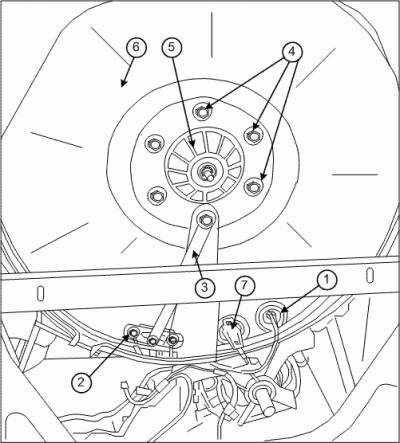

    * отключают провода от ТЭНа термостата (позиция 2 и 7 на рис. 4);

Рис. 4

    * отвинчивают шесть винтов 4 крепления подшипникового узла 5 к крышке бака 6 (предварительно за 1 час их смачивают смазкой WD-40). Снимают заземляющую планку 3. Следует учесть, что винты 4 как правило, «закисают» в корпусе подшипникового узла, поэтому отвинчиваются они с трудом, иногда могут и обломиться. В этом ничего страшного нет, их аккуратно высверливают и «прогоняют» резьбу метчиком соответствующего диаметра (однако чтобы такого не случалось можно их несколько раз несильно винты нагреть и остудить газовой горелкой);

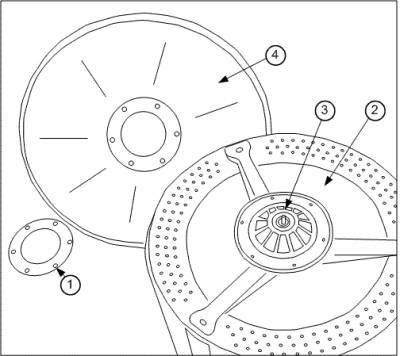

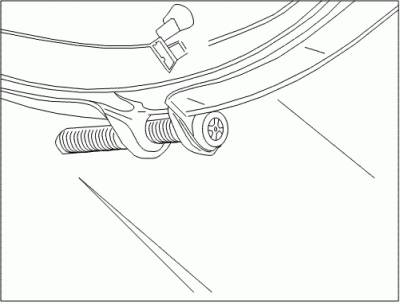

    * ослабляют стягивающий винт хомута крепления крышки бака (рис. 5, а также 5 на рис. 1). Снимают хомут, уплотнитель и крышку бака. Следует отметить, что при демонтаже крышки обращают внимание на то, чтобы не оборвался провод термодатчика 1 (рис. 4). После демонтажа крышки 4 (рис. 6) снимают барабан 2 и подшипниковый узел 3. При проведении указанной операции обращают внимание на целостность прокладки 1, которая устанавливается между подшипниковым узлом и крышкой. Пользуясь случаем, очищают ТЭН от накипи;

Рис. 5

Рис. 6

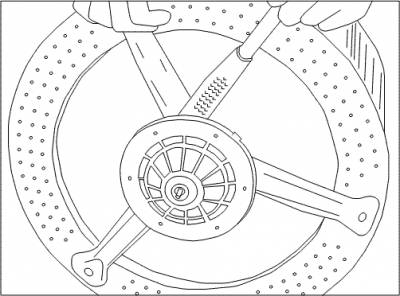

    * с помощью съемника или подходящего стержня снимают подшипниковый узел с оси барабана (рис. 7);
    * выпрессовывают подшипники из пу следующим образом:

- снимают сальник;

- по краям корпуса подшипникового узла устанавливают деревянные бруски;

- с помощью металлического стержня, молотком, подшипники по очереди выбивают
   из корпуса подшипникового узла.

Примечание: если навыков по демонтажу/монтажу подшипников нет, в любом автосервисе эту операцию вам сделают в течение 10... 15 мин.

Рис. 7

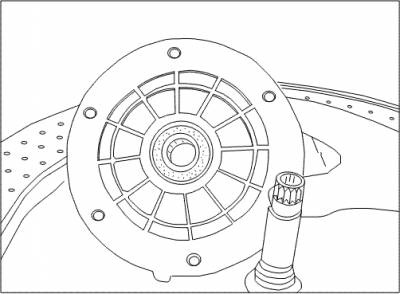

    * используя в качестве оправок опоры от старых подшипников, устанавливают (запрессовывают) новые подшипники. Внешний вид подшипникового узла с установленными новыми подшипниками показан на рис. 8. Смазывают подшипники консистентной смазкой;

Рис. 8.

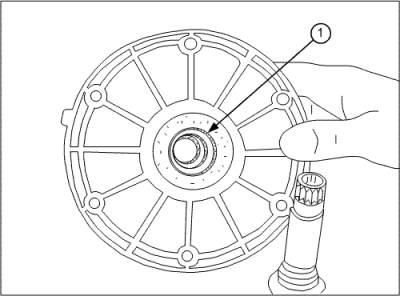

    * на подшипниковый узел устанавливают новый сальник 1  (рис. 9).

Рис. 9

Как уже отмечалось, через подшипниковый узел может протекать вода из бака. Это может быть вызвано, в том числе, и разрушением сальника. Правильное положение сальника должно быть таким, чтобы его пружинное кольцо входило внутрь подшипникового узла. Следует отметить, что встречаются случаи неправильной установки сальника на заводе. При этом его металлическое пружинное кольцо контактирует с водой внутри бака и, естественно, быстро портится. Сальник теряет герметичность, через подшипниковый узел начинает протекать вода, что пагубно влияет и на подшипники оси барабана;

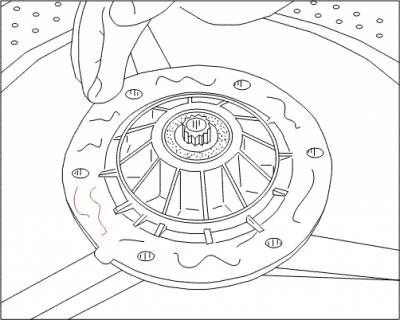

    * устанавливают отремонтированный подшипниковый узел на ось барабана. Затем по всему его периметру наносят герметик (можно автомобильный), как показано на рис. 10. Герметик наносят также на прокладку 1 (рис. 6);

Рис. 10

    *  устанавливают и закрепляют подшипниковый узел на крышке бака. Следует отметить, что винты 4 (рис. 4) необходимо затягивать в несколько приемов попарно, по диагонали, во избежание перекоса. Затем на крышку устанавливают термостат, ТЭН (если они были сняты) и заземляющую планку. Перед установкой планки тщательно зачищают контактные площадки на крышке бака (под нижним винтом крепления подшипникового узла) и под винтом крепления ТЭНа;
    * устанавливают крышку на корпус бака. Затем по его периметру прокладываются резиновый уплотнитель и хомут таким образом, чтобы концы уплотнителя и стягивающий винт находились вверху бака (под противовесом), а не так как показано на рис. 1 (позиция 5 — очередная ошибка заводской сборки). Это позволит после окончательной стяжки хомута избежать возникновения по всему периметру кромки бака складок на уплотнителе, и избежать возможных протечек воды;
    * устанавливают и закрепляют противовес (рис. 11) и планку;

Рис. 11

    * устанавливают шкив барабана, ремень;
    * проверяют подключение электрических элементов Стиральной машины (ТЭН и др.);
    * устанавливают распорную планку 4 (рис. 1);
    * устанавливают верхнюю крышку СМ.

При желании и соответствующих финансовых возможностях в многочисленных фирмах, торгующих запчастями для стиральных машин, можно найти оригинальный подшипниковый узел в сборе по цене 2000...2500 руб.

После сборки стиральной машины проверяют её работоспособность (в режиме ОТЖИМ устанавливают максимальные обороты, бак загружают максимально возможным для этого типа СМ количеством белья). При этом контролируют возможные протечки воды как по периметру крышки бака, так и через подшипниковый узел.



Если в ходе проверки не было выявлено дефектов в работе Стиральной машины, устанавливают и крепят винтами ее заднюю стенку.

Для своей модели стиральной машины возможные неисправности и способы их устранения вы можете узнать скачав справочник по ремонту стиральных машин

или перейти по этой ссылке.

Если бак неразборный, смотрите видео ниже. (Видео не моё)





Статья подготовлена по материалам журнала «Ремонт&Сервис»
